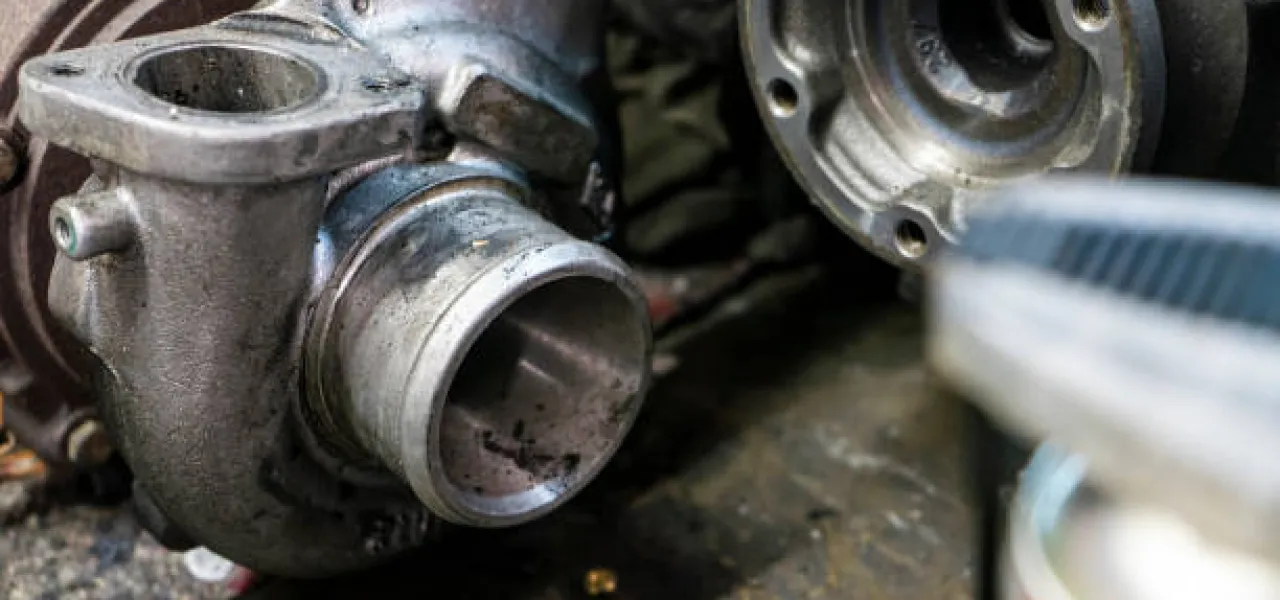

Як зробити ремонт дизельної турбіни своїми руками: перелік запчастин та алгоритм дій

Ремонт дизельної турбіни — складне механічне завдання. Її краще одразу делегувати професіоналам. Вона не те щоб вимагала надприродних навичок. Питання більше стоїть у наявності обладнання для діагностики та балансування турбокомпресора. Це дорогі стенди, які зазвичай є на спеціалізованих автосервісах.

Ще одна вимога — чистота робочого місця. У майстернях, що займаються ремонтом дизельних турбін, приділяється велика увага видаленню пилу, бруду, сміття з операційної зони. Потрапляння сторонніх тіл у поєднанні з величезною частотою обертів здатне серйозно пошкодити крильчатку та інші елементи.

Але не завжди є фізична можливість загнати автомобіль у таку майстерню. У цьому випадку ремонт дизельної турбіни потрібно буде виконати самостійно. Маючи деякі навички роботи з механічними вузлами, це можна зробити. Далі ми розповімо, що для цього знадобиться та в якому порядку виконуються роботи. Але перед цим обов'язково вивчіть пристрій турбокомпресора, особливо картриджа, та принципи його роботи.

Що потрібно підготувати перед початком самостійного ремонту дизельної турбіни?

Вам обов'язково знадобляться нові комплектуючі замість тих, що зносилися. Оскільки ви не знаєте, що саме вимагатиме заміни, оптимальним варіантом буде купити ремкомплект для вашої моделі турбокомпресора. Зазвичай він одразу містить необхідні запчастини, що мають відповідні геометричні параметри та інші властивості.

Базовий склад ремкомплекту дизельної турбіни включає витратні елементи, що зазнають згодом деструктивних змін:

• сальники;
• ущільнювальні елементи;
• вкладиші всіх необхідних розмірів;
• шайби;
• кільця;
• метизи.

Кожен ремкомплект адаптований до певної турбіни, вибирайте потрібний. Також запасіться невеликою кількістю моторного масла для змащення нових деталей.

Звичайно, для самостійного ремонту турбіни дизельного двигуна необхідний інструмент. Підготуйте набір викруток, торцеві та ріжкові ключі під шестигранник та Torx (шестипроменева зірка). Краще мати різні варіанти, якщо ви не знаєте тип кріплення, що використовується на вашому турбокомпресорі. Також знадобляться киянка, знімач підшипників, довгогубці невеликого розміру, гострогубці (кусачки), маркер, що не змивається, для позначення положення деталей.

Маючи все необхідне під рукою, підготуйте місце для розбирання та подальшого складання дизельної турбіни. Воно має бути чистим і застеленим чимось рівним, що добре вбирає масло.

Порядок дій під час ремонту дизельної турбіни

Самостійний ремонт полягає у заміні зношених компонентів, що дозволяє усунути люфти, продавлювання олії та інші супутні неприємності. Для цього дизельну турбіну потрібно спочатку розібрати:

• Спершу турбокомпресор потрібно зняти з машини.
• Щоб зняти корпус, відкрутіть болти та приберіть засувки. Якщо агрегат «прикипів», акуратно, легкими рухами постукайте по ньому киянкою. Після цього він має піддатися.
• Зніміть равлик з гарячої сторони, що нагнітає. Тепер можна продіагностувати картридж. Абсолютно не допускається поздовжній чи осьовий люфт. Дуже незначні биття у поперечній площині можуть бути присутніми. Огляньте лопаті крильчатки — вони мають бути цілими.
• Тепер потрібно зняти стопорне кільце з боку компресора, тобто нагнітальної або холодної частини. Тут використовується ліве різьблення, тобто відкручування йде за годинниковою стрілкою. Зворотний бік валу зафіксуйте ключем або іншим відповідним інструментом, який є у вас. Використовуючи кусачки, акуратно підчепите та потягніть деталь.
• Використовуючи знімач підшипників, демонтуйте компресорне колесо.
• Очистіть бруд з валу і картриджа, що накопичився.
• Огляньте втулки. Якщо вони зношені, спустіть стопорні кільця та відкрутіть кріплення.
• Замініть вкладки, що утримуються стопором, на нові з ремкомплекту.

Якщо вал не зношений, цього буде достатньо для реанімації дизельної турбіни. Гірше, якщо сліди зносу дуже помітні. У цьому випадку необхідно використовувати ремонтні вкладки, а сам вал механічно обробляти та балансувати.

Після ремонту дизельну турбіну слід зібрати у зворотному порядку. Дуже важливо забезпечити правильну щільну посадку стопорних кілець. Також перед зворотним збиранням змастіть мастилом втулку, маслонаймачі та вкладиші. Це потрібно, щоб запобігти «сухий» первинний запуск. Гайка, що відповідає за фіксацію крильчатки, потребує затягування із зусиллям 5 Нм.

Тепер можна встановити турбокомпресор на автомобіль.
